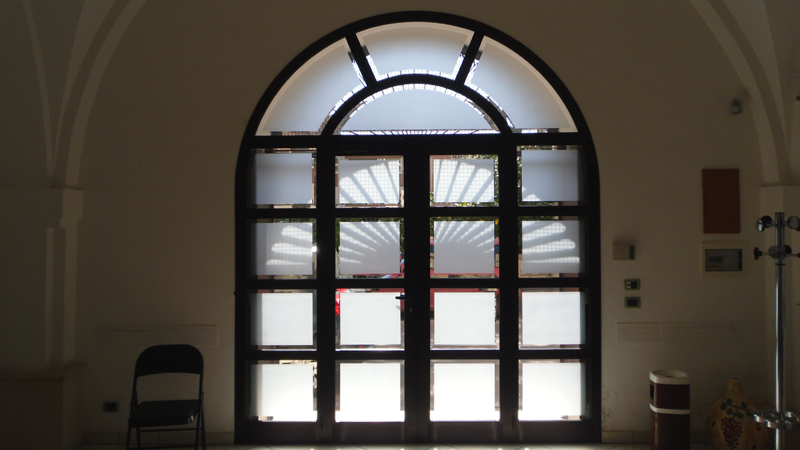

Gli infissi realizzati dall'azienda
Finiguerra Quintino utilizzano
materiale di alta qualità. I profili
utilizzati sono di marca DOMAL.
I
principali profili utilizzati sono
DOMAL TOP
TB 65, DOMAL
STOPPER PG e DOMAL STOPPER PG:
DOMAL TOP
TB 65
Massima
tenuta termica e grande risparmio
energetico.
Il futuro chiede innovazione. La ricerca
Domal risponde con un nuovo prodotto
studiato per soddisfare le più attuali
esigenze di risparmio energetico e
progettuali. Nasce così Domal Top, un
sistema al vertice in termini di
affidabilità e versatilità, semplicità
di assemblaggio, praticità e
innovazione.
La ferramenta Domal montata
frontalmente, i particolari
preassemblati e autoposizionanti, vi
permetteranno di assemblare una finestra
in poche, semplici mosse senza bisogno
di scantonare le coste dei profilati, né
di misurare, tagliare e forare le aste
di movimentazione, garantendovi così un
notevole risparmio di tempo.
E’ performante
Rispetta tutte le più recenti normative
sul valore di trasmittanza termica
E’ rapido e intuitivo
Grazie alla nuova ferramenta Domal a
montaggio frontale
E’ innovativo
Le guarnizioni sono pronte per il
montaggio con un unico taglio
E’ versatile
Con il suo design accattivante e la
vasta gamma di finiture disponibili si
adatta a tutte le esigenze progettuali
Il Futuro, noi non l’aspettiamo, lo
costruiamo.
DESCRIZIONE TECNICA DEL SISTEMA
Profilati estrusi in lega: EN AW-6060
secondo norma EN573/3
Trattamento termico: T6 secondo norma EN
515
Tolleranze dimensionali e spessori: EN
12020/2
Tipo di tenuta aria-acqua: Guarnizione
centrale ( giunto aperto )
Bloccaggio del vetro con fermavetro a
scatto o con clips per fermavetri
arrotondati
DIMENSIONI DI BASE
Telaio fisso profondità : 65 / 74.5 mm
Telaio mobile profondità : 74.5 mm
Altezza aletta sede del vetro: 20 mm
(altezza netta)
Sovrapposizione al muro dei telai fissi:
22.5 mm
Spazio per vetro o pannello: variabile
fino a 60 mm a secondo del fermavetro
impiegato
Spazio per inserimento accessori: come
da camera europea.
Impiego:
I profilati a catalogo consentono la
costruzione di finestre ad una, due o
tre ante a battente,specchiature fisse,
ante a ribalta e vasistas. Le finestre
possono essere complanari all’interno e
all’esterno e con sormonto all’interno.
Collaudo presso l’organismo notificato
ITC-CNR di Milano
Dimensioni del campione: Largh. x
Altezza 1440x1486mm
Tenuta all’aria: classe 4 (UNI EN 12207
– UNI EN 1026)
Tenuta all’acqua: classe E 1500 (UNI EN
12208 – UNI EN 1027)
Resistenza al carico del vento: classe C
5 (UNI EN 12210 – UNI EN 12211)
Collaudo presso l’organismo notificato
ITC-CNR di Milano
Dimensioni del campione: Largh. x
Altezza 1265.60x1515.60mm
Valori di isolamento acustico ottenuto
secondo la norma UNI EN 140-3 – UNI EN
ISO 717-1
RW (C; Ctr) = 46 (-2;-7) dB [Vetro RW =
47 dB]
RW (C; Ctr) = 44 (-2;-6) dB [Vetro RW =
43 dB]
Collaudo presso l’organismo notificato
IRcCOS scarl di Milano
Valore di trasmittanza termica medio
ottenuto secondo la norma UNI EN ISO
10077-2 per ogni singola sezione
N.B.: I certificati dei collaudi sono
necessari per la Marcatura CE secondo la
norma di prodotto UNI EN 14351-1
DOMAL
STOPPER PG
Tenuta
all’ aria Classe 4 (UNI EN 12207 – UNI
EN 1026)
Tenuta all’ acqua Classe 1050 (UNI EN
12208 – UNI EN 1027)
Resistenza ai carichi del vento Classe
C5 (UNI EN 12210 – UNI EN 12211)
Certificato ITC-CNR di Milano Rapporto
di prova 0970-CPD-RP0225
Valore di trasmittanza Termica = 3,23
W/Mq UNI EN ISO 12567-1:2002
Certificato ITC-CNR di Milano Rapporto
di prova 3720/RP/04
DOMAL STOPPER PG
-
Profilati estrusi lega: EN AW 6060
- Stato di fornitura: T6
- Tolleranze dimensionali e spessori: EN
12020/2
- Tipo di tenuta: aria - acqua
FINESTRE - guarnizione centrale (giunto
aperto)
PORTE - doppia guarnizione di battuta
- Inserimento del vetro con fermavetro
e/o vetro a infilare: applicazione a
scatto e/o con mollette in materiale
plastico
- Dimensioni base:
FINESTRE - telaio fisso profondità mm
67/74
- telaio mobile profondità mm 74
PORTE - telaio fisso profondità mm 67
- telaio mobile profondità mm 67
Altezza aletta sede del vetro mm 22
(altezza netta)
Sovrapposizione minima al muro dei telai
fissi mm 22
Spazio per vetro e pannello variabile da
mm 16 fino a mm 60, secondo il tipo di
fermavetro.
